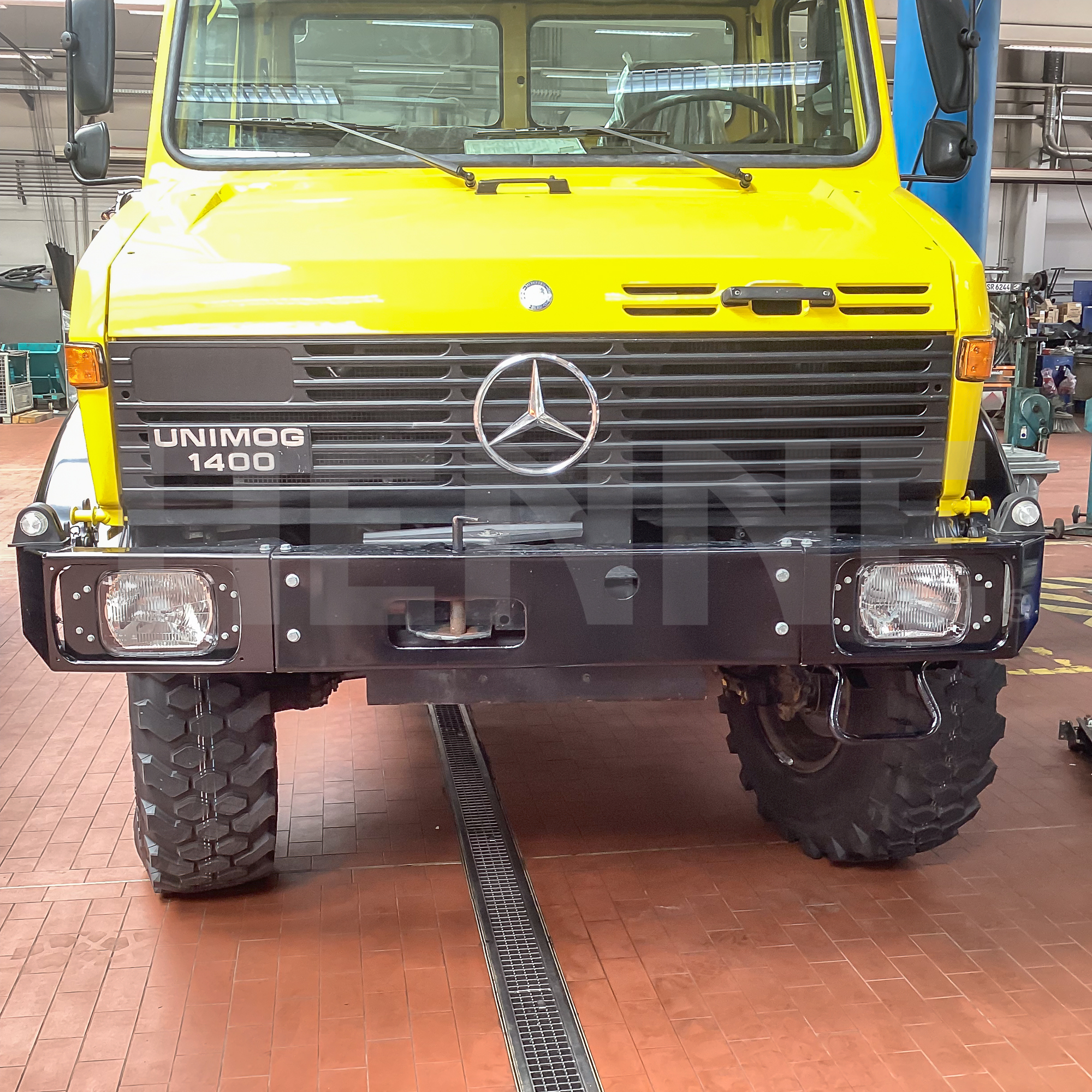

Umbausatz Leuchtweitenregler auf elektrisch Scheinwerfer Unimog 424 425 427 435 437

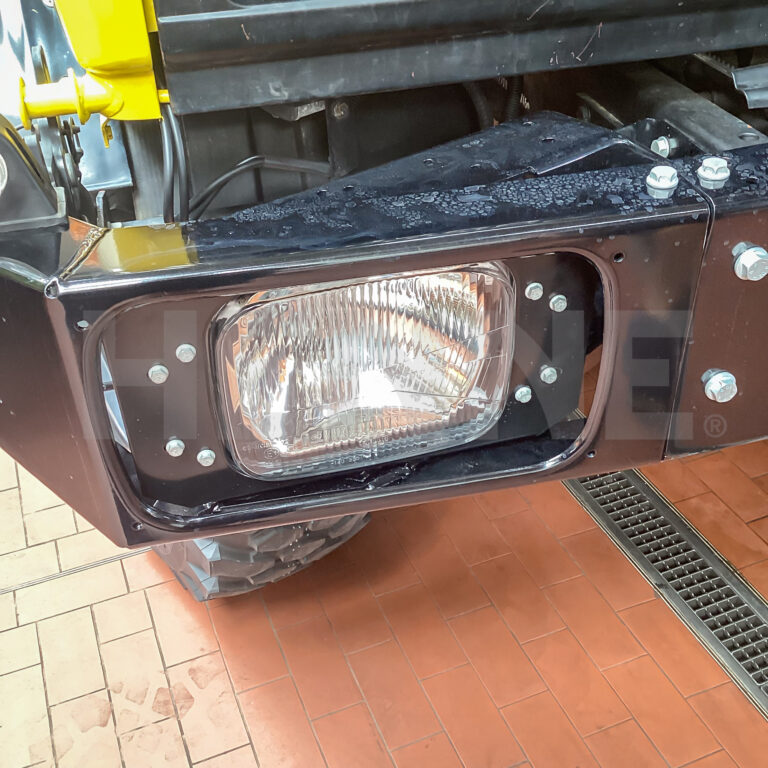

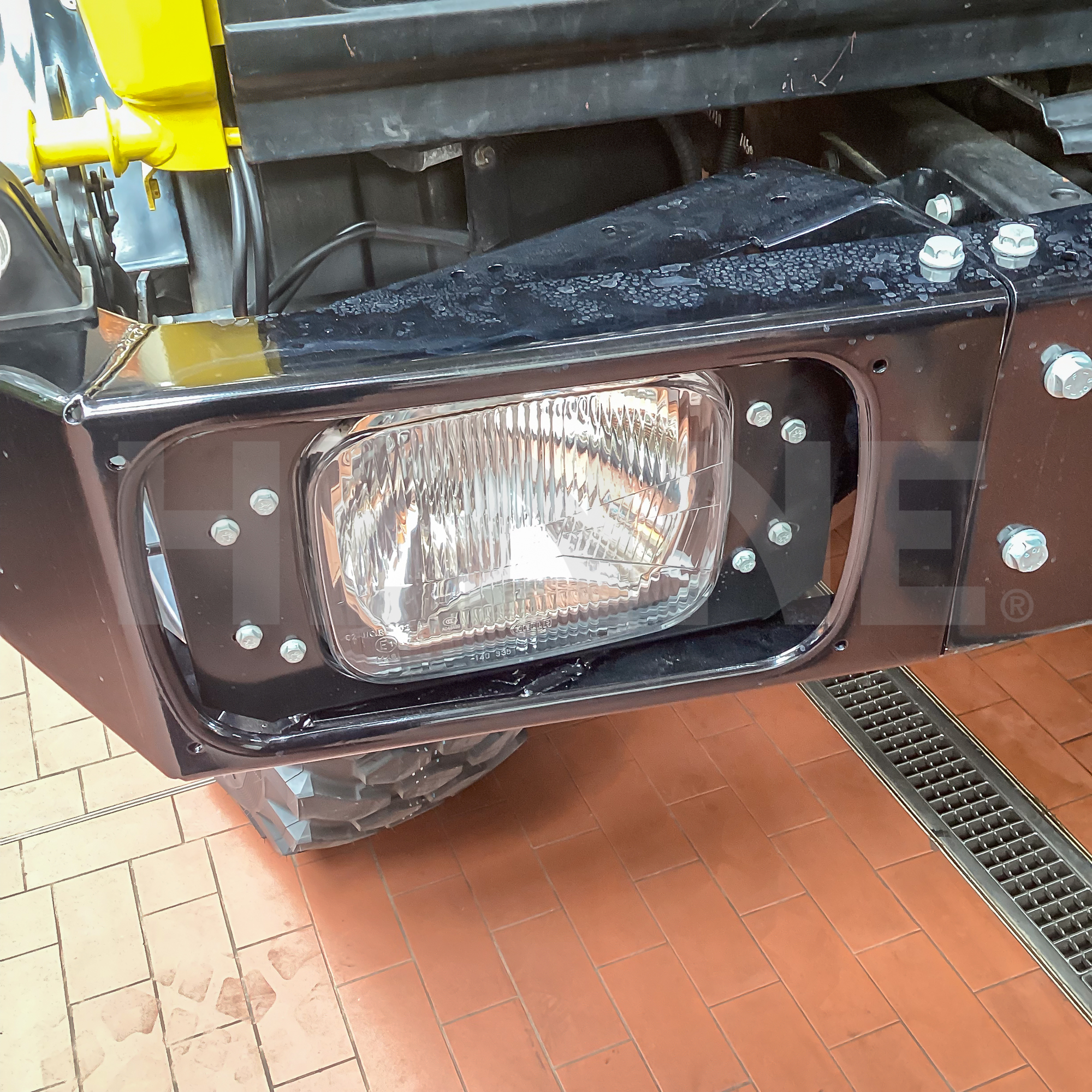

Umbausatz Leuchtweitenregler auf elektrisch Scheinwerfer Unimog 424 425 427 435 437 – Bild 2

Umbausatz Leuchtweitenregler auf elektrisch Scheinwerfer Unimog 424 425 427 435 437 – Bild 3

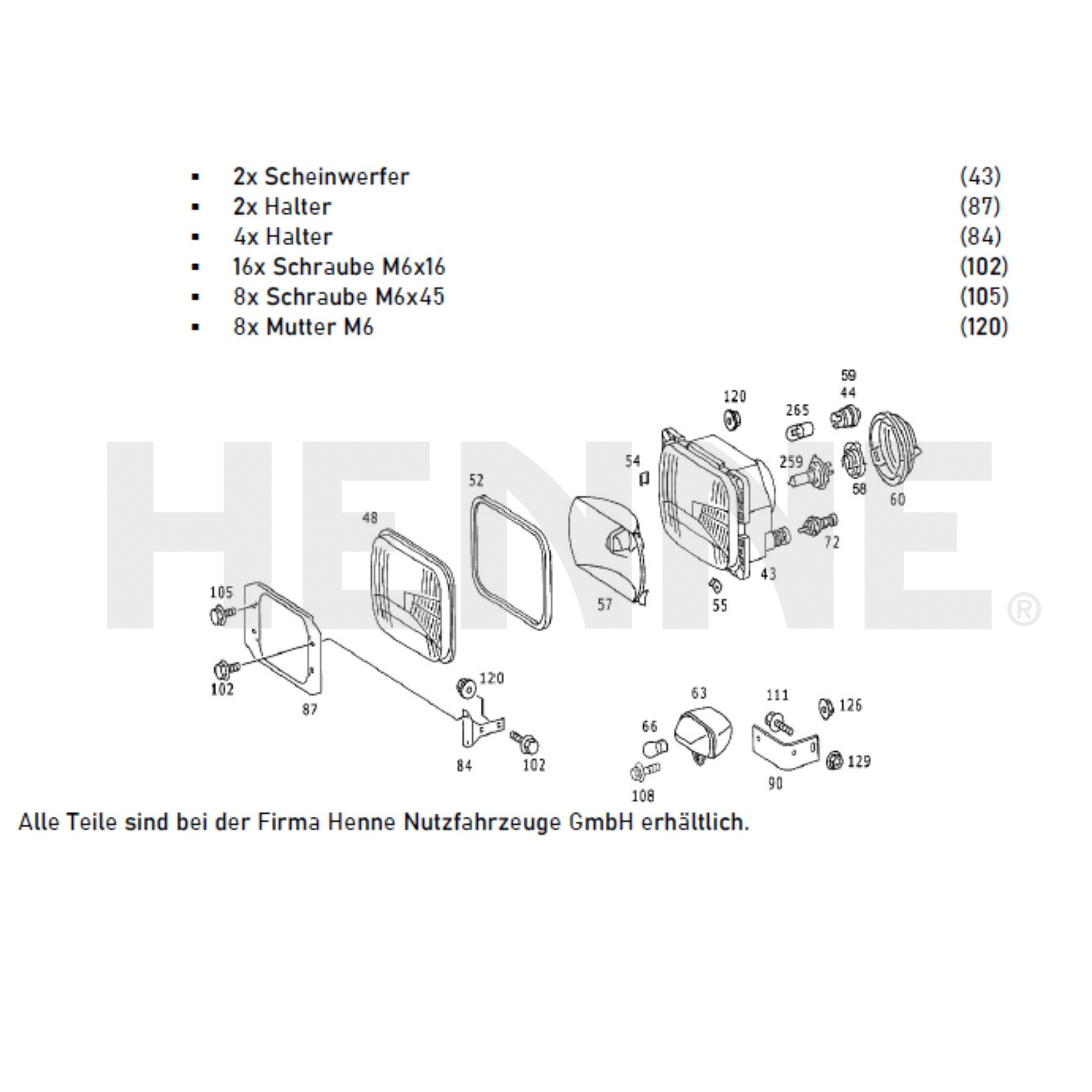

Umbausatz Scheinwerfer Unimog 424 425 427 435 437

Umbausatz Leuchtweitenregler auf elektrisch Scheinwerfer Unimog 424 425 427 435 437

Henne Parts Art. Nr.:	UmbausatzScheinwerferUnimog437
Original Vergleichsnr.:	A4255440001

Hinweise zum Einbau in der Produktbeschreibung

Passend für:	U424, U427, U425, U435, U437
	Die einzelnen Modelle finden Sie hier

Preis

1.122,85 EUR

Enthält 19% MwSt.

zzgl. Versand

Lieferzeit: 2 Wochen

Original Unimog Halter A4375203041 × 2

7 vorrätig (kann nachbestellt werden)

Schraube Sonderform Scheinwerfer × 2

8 vorrätig

Leuchtweitenregulierung Adaptersatz

8 vorrätig

Elektrische Leuchtweitenregulierung

Umrüstsatz anstatt der hydraulischen Leuchtweitenregulierung

Menge

Zur Merkliste

Beschreibung

Vor Einbau komplette Anleitung genau lesen!

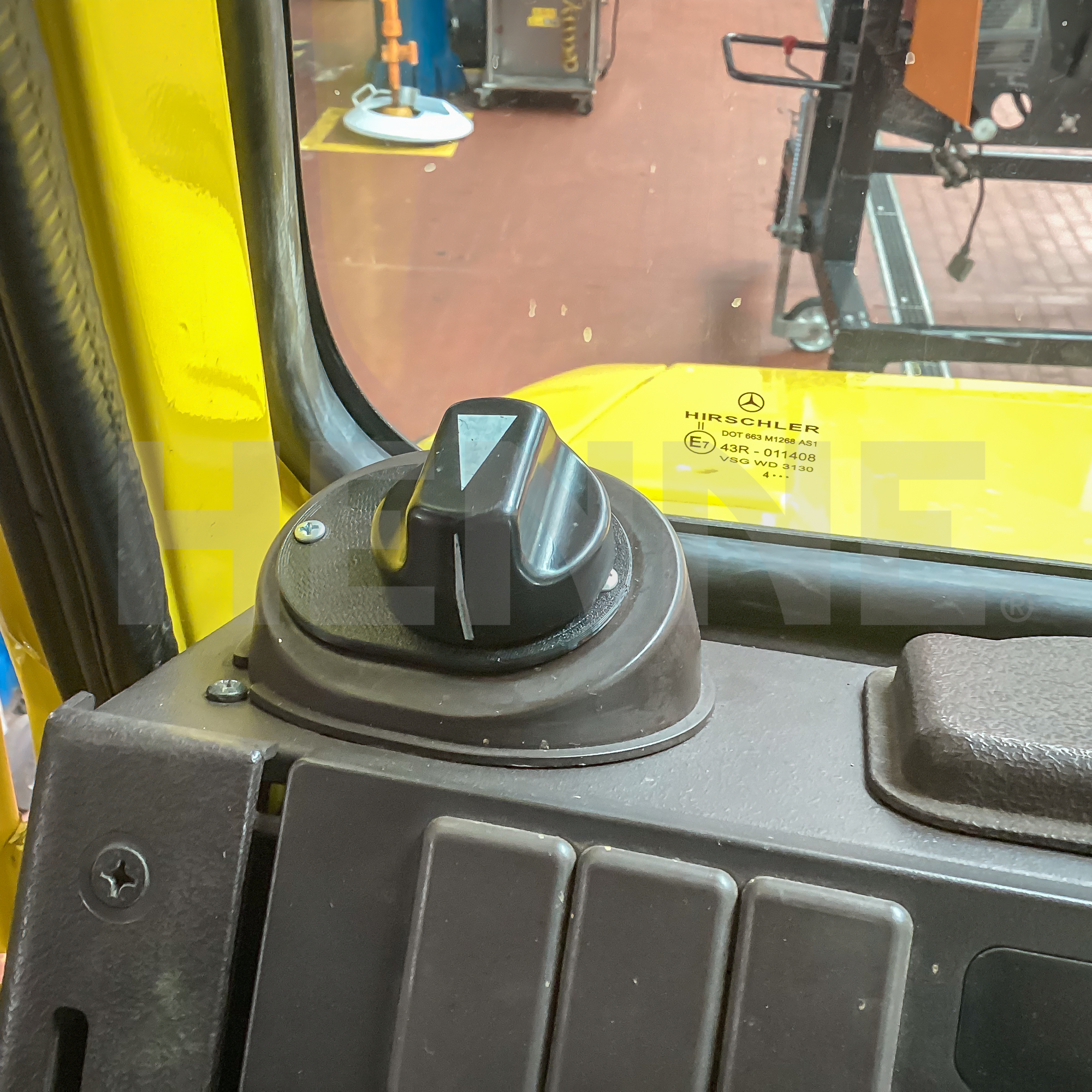

Alte LWR‑Zylinder und Knopf ausbauen. Leitungen (weiß und blau) sauber möglichst nah am Zylinder/Knopf abschneiden.
Alte LWR‑Leitungen (weiß und blau) mit Bremsenreiniger und Druckluft innen reinigen.
Mithilfe von Silikonspray die beiden grau/blauen Kabel durch die beiden Leitungen durchführen. Das längere der beiden Kabel muss durch die weiße und das kürzere durch die blaue Leitung. Wenn sich das Kabel nicht hindurchfädeln lässt, kann ein Schweißdraht zuerst durch das Rohr geschoben werden und dann das Kabel mithilfe eines Lötkolbens daran befestigt und durchgezogen werden.
Potentiometer mithilfe des Adaptersatzes einbauen. Das graue Kabel wird auf das Standlicht geklemmt, das braune auf Masse. (Anschlusspunkte können von Fahrzeug zu Fahrzeug variieren.)
Grau/blaues Kabel auf richtige Länge kürzen, Kabelschuhe links und rechts anbringen und beide Kabel in den dafür vorgesehenen Pin 3 (siehe Abbildung) am runden Stecker der Leuchtweitenregulierung stecken.

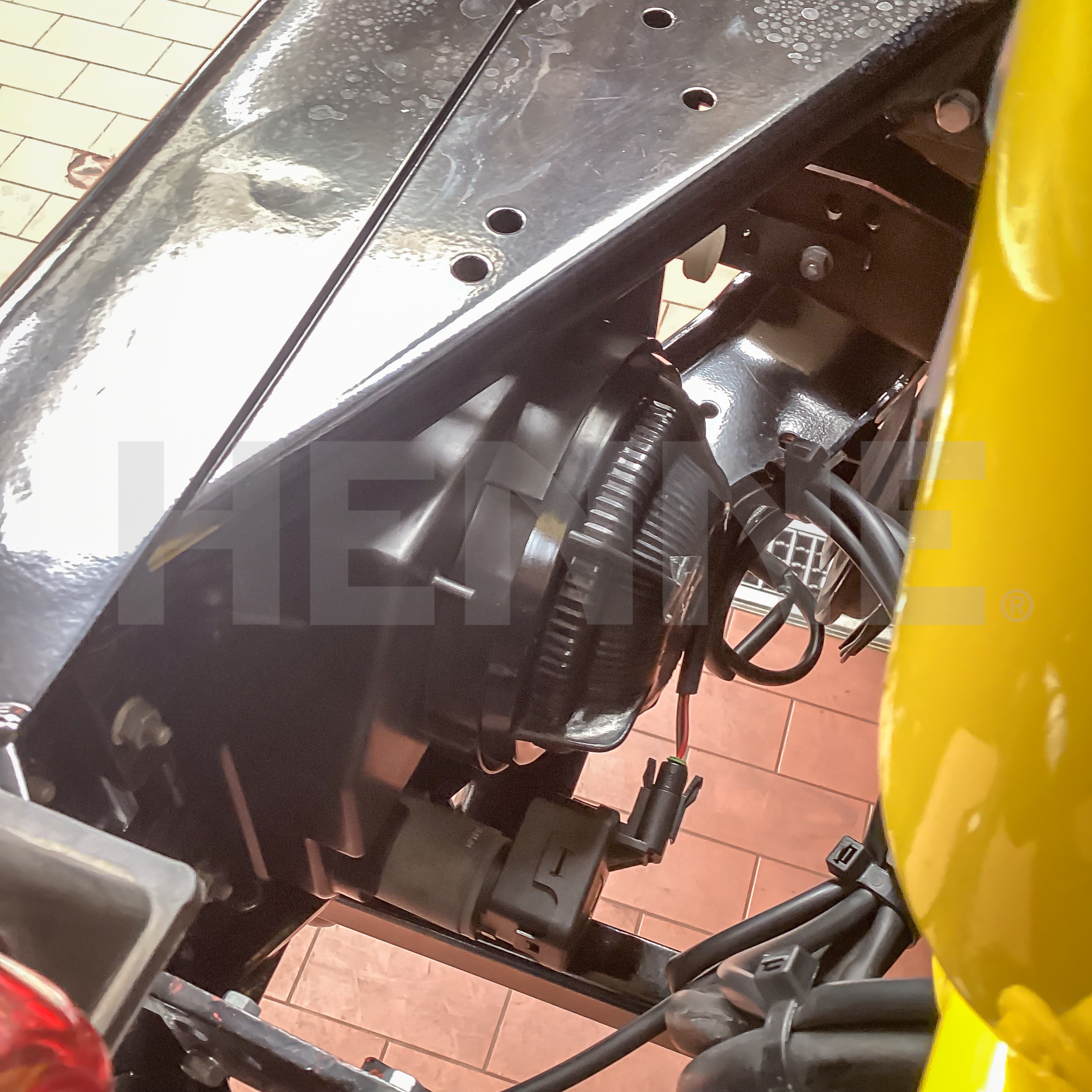

LWR‑Adapter in den Scheinwerfer einbauen und dann erst Stellmotoren anbauen.
Die beiden Kabel (braun und grau) am Scheinwerfer anklemmen: grau auf Standlicht und braun auf Masse.
Kabel verlegen und mit Kabelbindern befestigen.

Hinweis: Die Spannungsversorgung muss unbedingt auf denselben Funktionen liegen, da bei fehlender Bestromung des Potentiometers der LWR‑Regler beschädigt werden kann. Deshalb wird die Spannungsversorgung des Potis vor den beiden Sicherungen Standlicht links und rechts (Klemme 58) abgegriffen und separat abgesichert.

Da die alten Leuchtweitenregler zur Fertigung der Adapter benötigt werden, bitten wir, diese wenn möglich zurückzusenden (nur bei bereits verbauten Kunststoffscheinwerfern).

Ihr Feedback zu dem Produkt, das Sie teilen möchten:

Feedback geben

Zusätzliche Information

Fahrzeughersteller	Mercedes-Benz
Fahrzeug	Unimog
Baureihe	U424, U425, U427, U435, U437
Baumuster	Unimog U1000 BM424.121, Unimog U1000 BM427.100, Unimog U1000T BM424.131, Unimog U1200 BM424.122, Unimog U1200 BM427.101, Unimog U1200T BM424.132, Unimog U1200T BM427.000, Unimog U1250 BM424.126, Unimog U1250 BM427.110, Unimog U1250L BM424.127, Unimog U1250L BM427.111, Unimog U1300 BM425.121, Unimog U1300L BM435.115, Unimog U1300L BM435.117, Unimog U1350L BM437.110, Unimog U1400 BM427.102, Unimog U1450 BM427.112, Unimog U1500 BM425.141, Unimog U1500T BM425.131, Unimog U1550L BM437.111, Unimog U1550L BM437.116, Unimog U1550L/37 BM437.120, Unimog U1550L/37 BM437.125, Unimog U1600 BM427.105, Unimog U1650 BM427.115, Unimog U1650L BM427.116, Unimog U1700 BM435.110, Unimog U1700 BM437.100, Unimog U1700L BM435.111, Unimog U1700L BM435.113, Unimog U1700T BM437.000, Unimog U1750 BM437.112, Unimog U1750/38 BM437.130, Unimog U1750L BM437.113, Unimog U1750L/38 BM437.131, Unimog U1850L BM437.115, Unimog U2100 BM437.105, Unimog U2150 BM437.117, Unimog U2150L BM437.118, Unimog U2150L/38 BM437.135, Unimog U2150L/38 BM437.136 mehr anzeigen
Produktkategorien	Elektrik / Elektronik, Fahrerhaus, Karosserie / Blechteile
Gewicht	5 kg
